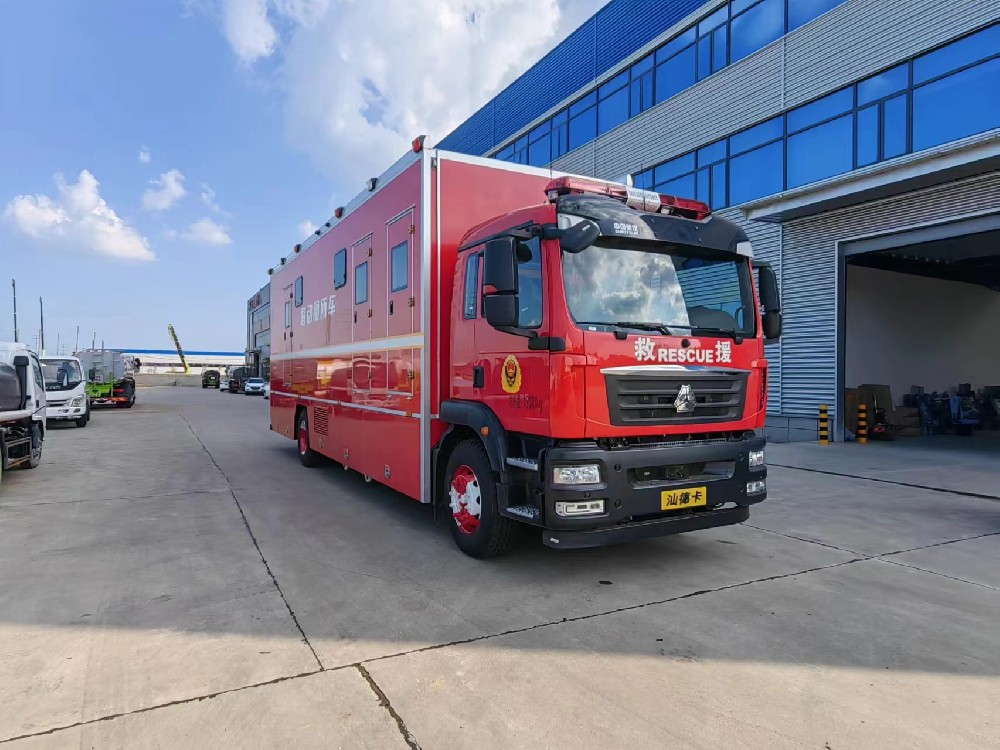

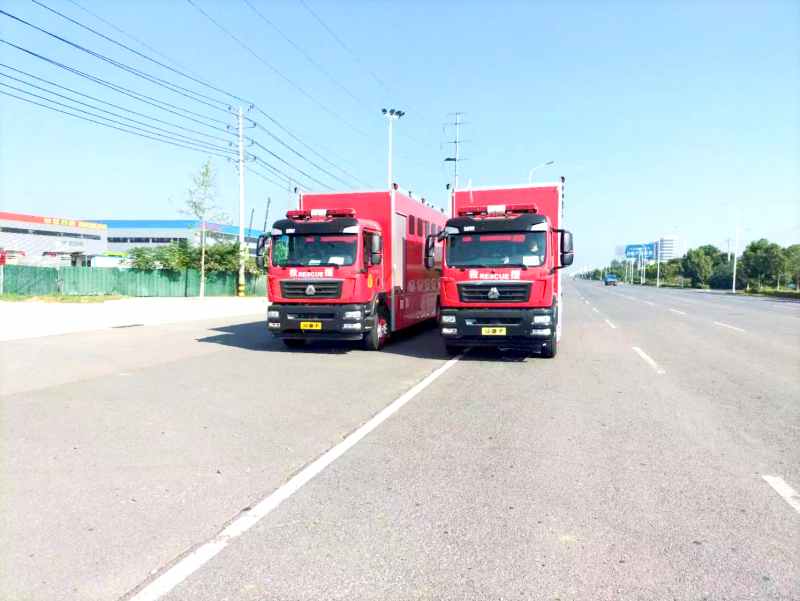

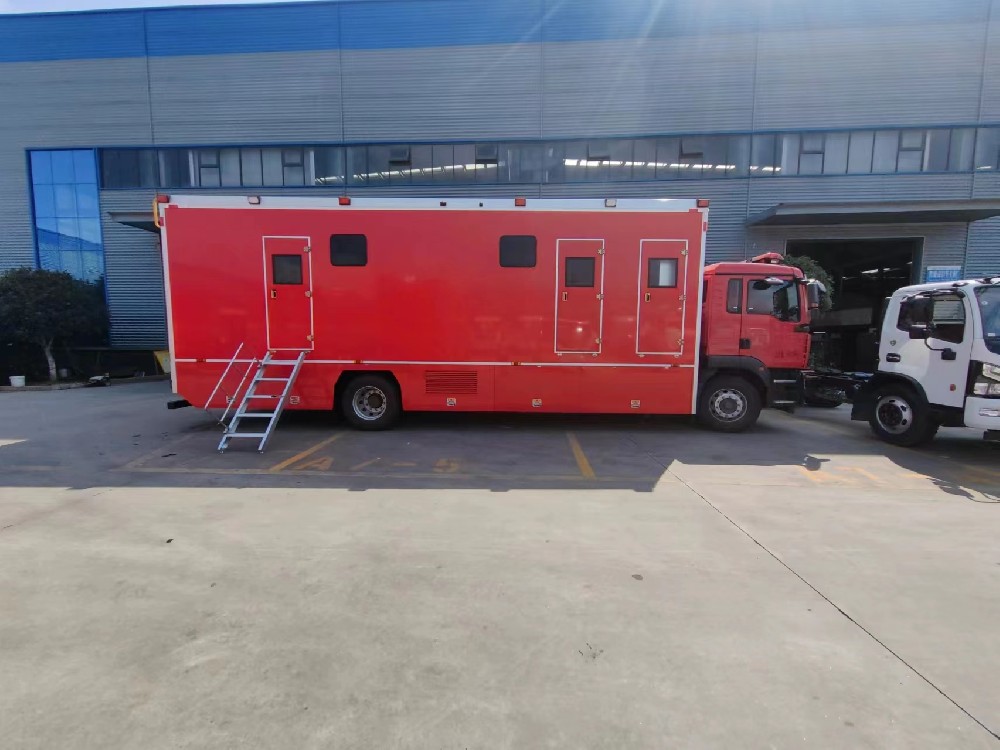

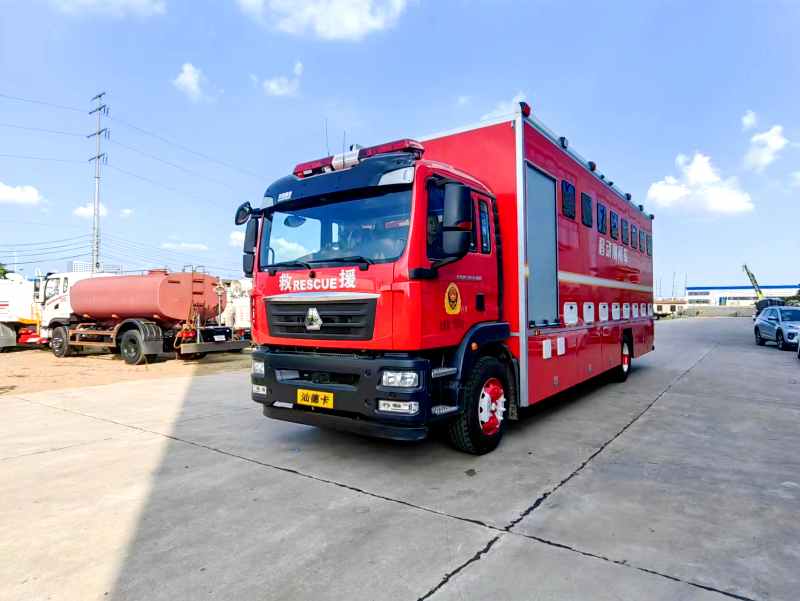

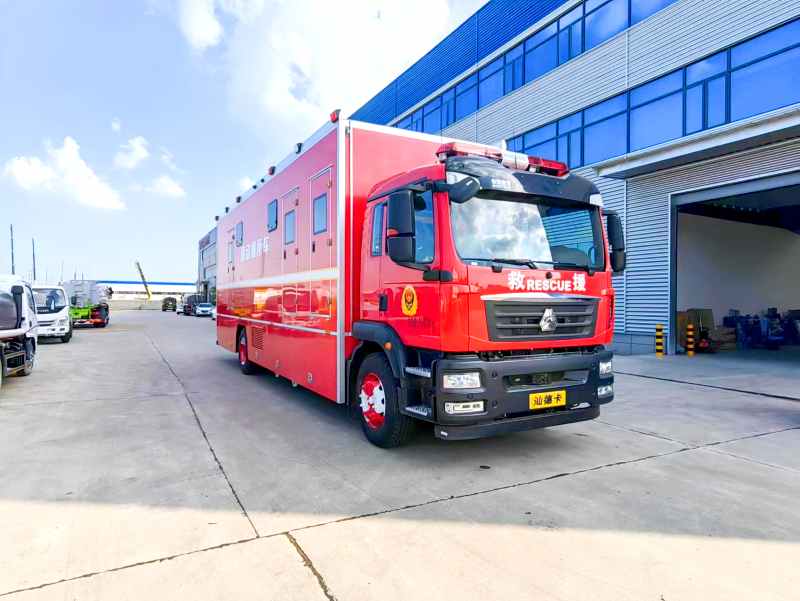

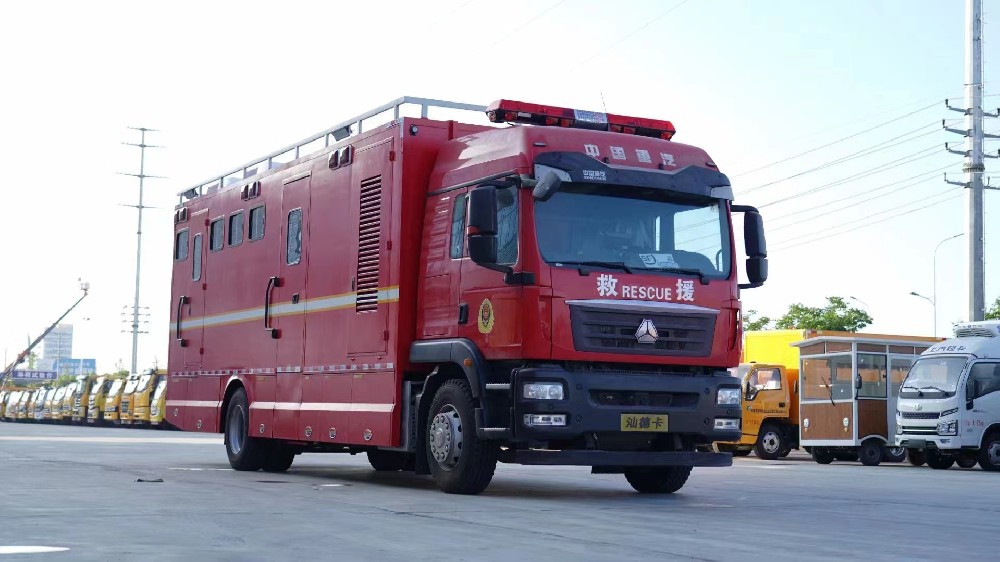

汕德卡单桥厕所车

移动卫生  间 1、整车综合要求

1.1 ★外形尺寸：长≤  10050mm，宽 2550mm，高3995mm

1.2 保障能力：整车保障处置灾害事故期间现场指挥部工作人员如厕，一次加水情况下能保障 600 人次持续使用车身的颜色应符合 GB/T3181-2008 中规定的 R03 大 红色；

外观应光滑、平整、  色泽均匀，不应有缺漆等缺  陷，车顶和车身涂装的工艺、 颜色保持一致，不得自行增加饰条、饰带、饰物；

1.3 车身颜色和漆料：消防车车身的颜色应符合 GB/T3181-2008 中规定的 R03 大红色；外观应光滑、平整、  色泽均匀，不应有缺漆等缺陷，车顶和车身涂装的工艺、 颜色保持一致，不得自行增加饰条、饰带、饰物；

1.4 外观标识：按照《消防 救援局关于做好消防救援车辆外观制式涂装工作的通知》（应急消[2019]76 号要求涂装，车辆前后有预留牌照架（符合现行应急车牌尺

寸，采用金属构件固定后结实耐用）；

1.5 车辆可在-30℃~+45℃ 环境中使用，可在 8 级风条 件下作业，适用于平原高原各类地形；

1.6 整车标记符合GB7258-2004《机动车安全技 术条件》；

1.7 整车外部照明和信号装 置符合 GB4785-1998《汽车及 挂车外部照明和信号装置的安装规定》；

1.8 整车后下防护要求符合 GB11567.1-2001《汽车和挂车后下部防护要求》；

1.9 整车外廓尺寸、轴荷及 质量限值符合 GB1589-2004有关规定；

1.10 所有操作开关、仪表、 器材架及车辆均有符合规范的铭牌标志；

1.11 整车外观保持一定的平整度，具有一定的美观性，所有焊接牢固，光洁，平整； 所有缝隙涂上硅胶，硅胶平整、密封良好；

1.12 所有板材及骨架、零部 件、结构件，均经过严格的 防锈处理，铝型材、铝板、花纹板均进行氧化处理；

1.13 箱体改装后不得影响加油、清洗油箱吸油管滤网，更换电瓶、燃油滤芯、干燥 罐、空气滤芯、柴油滤芯等底盘与上装的维护保养；

1.14 ★配备 360 °行车记录 仪（内存 128G）、倒车雷达、 胎压监测系统、警灯警报控  制器，预留 220V 逆变电源插 口 2 个，USB 插口 4 个；车辆 前后各设置 1 个牌照架，尺  寸适于应急车牌安装，后牌  照架采用金属构件固定后结实耐用，具有照明功能。

2、技术参数

2.1 底盘：国产专用底盘；

2.2★发动机：最大输出功率257kW；

2.3★最高车速 110km/h；

2.4★发动机型式：涡轮增压柴油机；

2.5 燃料种类:柴油；

2.6 变速器：手动变速；

2.7 驱动方式：4×2；

2.8 方向盘：多功能方向盘；

2.9 悬架装置：钢板弹簧悬架或者空气弹簧、双向作用筒、式减震器；

2.10 配备独立的冷暖空调；

2.11 接近角/离去角 16 °/9 ° , 最小离地间隙 420mm， 底盘前端设置拖钩，后端设置牵引钩；

2.12 油箱：容积 300L，金属 材质；加装滤网，油箱盖带锁，并具备防冻解冻功能，适合在严寒条件下正常使用；

2.13 尾气排放：国六排放标 准，尿素罐具有防冻、解冻功能；

2.14 转向系统：带液压助力 转向系统，高度和倾斜角可调；

2.15 驾乘室：密闭性良好， 外形美观、平整，座位 2，3人，具有中控锁；

2.16 车门设置：门开启角度 85 ° , 上下车踏板强度加强，具有防滑、LED 踏步灯；

2.17 驾驶员及副驾驶座椅座 椅高度、角度、前后位置可 调和两侧配置可调节高低的 扶手，配备符合国家标准的 三点式安全带，座椅设计符 合人体工程学要求，坐、靠 舒适；配备遮光帘、乘员座椅舒适度符合长途乘坐要求；

2.18 驾驶室后视镜安装要  求：两侧电加热后视镜，电 动可调节、两侧广角加热后视镜，驾驶室前盲区镜并符；合 GB15084-2013《机动车辆 间接视野装置性能和安装要求》；

2.19 制动系统要求：★前轮 盘式制动器、ABS 防抱死刹车 系统，EBS(电控制动系统） 空气制动系统，制动系统免 调整、安装配备 ESP 电子车 身稳定系统、等辅助制动装 置，保障山路、陡坡、冰雪路面等路面安全制动要求；

2.20 轮胎:子午线真空钢丝胎，备胎 1 条，与驱动轮一致；

2.21 加装寒区包，确保车辆在严寒条件下正常使用；

2.22 底盘必须为车辆采购合 同签订当年及以后生产的底 盘，交车时需提供底盘出厂合格证；

3、技术需求

3.1 车厢采用优质铝合金结 构，设置 5 个独立厕位，小便器 4 个，其中女厕位 2 个；

3.2 保护使用者隐私，配置洗手池；

3.3 整车设置夜间照明装置；

3.4 每个厕位配备免冲一体  式打包坐便器或蹲便器，304 不锈钢材质，耐腐蚀、抗静电；

3.5 清水箱容积：500L；

3.6 厢体内饰：车内装饰材料全部采用阻燃环保型材料，需具备防尘、防水、防磨、防静电功能；中间过道铺设防滑垫，并加装不锈钢地漏；

3.7 男女间均设独立排风系统；

3.8 框架结构:整体采用碳钢 焊接而成；车箱四周墙体采  用外为2.0mm 镀锌铝板蒙皮， 中部墙体采用镀锌矩管骨架  +环保阻燃保温材料填充，厢

体具备良好的电源接地和信号接地；

3.9 设备间净水箱：不锈钢材 质，厚度 4mm，设有进出水呼 吸阀、液位指示传感器、排污口，设置保温设施；

3.10 污水箱：污水箱容积： 800L，合理设置上水口、排 污口、清洁检修口，不锈钢 材质，厚度 4mm，设有进出水呼吸阀、液位指示传感器、

排污口，设置保温设施；

3.11 水泵：带有保压装置控 制泵的启停，功率：1.5kW、 增压泵流量：8m。/h、增压泵压力 30KPa；

3.12 冷暖空调:可根据环境冷暖程度自由调整；

3.13 温湿度计：电子温度湿度计；

3.14 控制柜：包含上装电源， 各类设备控制、净水和污水液位报警；

3.15 男生卫生间：蹲便器 2 个，坐便器 1 个，小便器 4个，洗手盆 1 个；

3.16 女士卫生间：蹲便器 1个，坐便器 1 个，洗手盆 1个

3.17 地面：石塑地板，厚度5mm；

3.18 隔断：优质抗倍板，厚度 12mm；

3.19 内部吊顶：镀锌矩管骨 架+环保阻燃保温材料填充， 基层采用优质的欧松板，外层采用竹木纤维；

3.20 衣帽钩：最大承重 10公斤；

3.21 废纸篓：10L 塑料制品；

3.22 手纸盒：304 不锈钢

3.23 多功能洗手台：洗手盆、 上方配有全尺寸镜、感应龙  头、手纸盒、洗手液、速热电热水器；

3.24 烘手机：感应式热风烘干；

3.25 锁具：不锈钢；

3.26 门：钢骨架+铝塑板装饰或厚度 12mm 抗倍板；

3.27 上下水管、阀门等配件：给水 PPR，排水 U-PVC；

3.28 排风系统：卫生间内设 置换气设备，各管道有防止 反味装置，特点：雨水传感器，下雨可自动闭合；

3.29 踢脚线：不锈钢，高于地面 12cm；

3.30 排污泵：电机功率：1.5kW，流量：20m。/h（扬程6.5 米），接口尺寸：DN50mm；

3.31★冬季防冻措施：设立 清水管路及污水管路智能排 空功能，收车后排尽管路内 清水及污水，具备清水箱、清水管路加热功能；

4、电器及控制设备

4.1 供电系统：24V，蓄电池： 2×12V，蓄电池容量 180Ah， 发动机电流 100A,带有可复  位熔断器，且带可拆卸蓄电池箱盖板；

4.2 各类指示灯：转向灯显示器，远、近光，仪表板显示亮度调节，电瓶充电指示器，驻车制动指示灯，前雾灯，后雾灯，警灯警报系统“开 ” 指示灯、厢体/门“打开”示灯；

4.3 紧急警示灯：制动系统 气压低报警，发动机润滑系 统低压报警，空滤器堵塞报警等；

4.4 开关：蓄电池总电源开关，双重控制，一个电子开 关位于驾驶室内，一个手动开关位于蓄电池箱近旁；蓄电池安装部位合理，更换方便。电动式雨刷间歇开关，

等各类开关设置科学合理；

4.5 符合国家标准的前照灯、 停车灯、转向灯、倒车灯、  牌照灯和前后雾灯等，上装  和消防系统的所有保险丝和继电器安装在一个保险盒中；

4.6 电气系统线路改装要求： 整车电路标识清楚，每根电  线都具备单独编号，整车电气系统线路采用铜芯或铜合金芯电线，正负电极线路颜 色区分明显，改装线路具有 防水、防尘性能，各线路捆 扎整齐，线路铺设位置便于 检查维修，改装线路裸露在 车体外部、接近热源、靠近 油箱等情况下应加装隔板或

相应的保护；

4.7 警灯警报及通信装置：驾驶室内预留相关通信接口；视情在副驾驶位置安装 电子警报器、警灯开关，车 顶前面安装有长排警灯、车前、车厢两侧、尾部等安装

红色爆闪灯，警灯、警报器 各自采用独立控制开关，爆 闪灯采用并联方式，可独立 控制开关，车辆两侧上方各 配有侧照明灯（每侧不少于 2个），警报器及扩音装置100W；

4.8 静音发电机：燃料汽油或 者柴油，配电瓶、机油、电  启动（8kW、计时功能、电压： 380V 和 220V），发电机接地  钎加装 T 型把手，方便插入  地面后拔出，满载运行时间12h；

4.9 独立发电机散热风扇：无刷散热风机；

4.10 配电箱：总电源与各分 路过电压过电流保护、漏电 流保护等、市电多种供电方 式设有、总电源符合220V/380V 的电源输出，具有 市电/发电切换，直流/交流 分开控制所有用电设备都有 独立控制总开关；

4.11 车内照明灯及车外场地灯：车内 LED 照明灯及车外场地照明灯；

4.12 应配有使用 220 V 市电对蓄电池充电的充电器；

4.13 防雷器：电源防雷、浪涌保护器

5.应急照明系统

5.1 额定电压 11.1 V；

5.2 电池额定容量  5Ah ；

5.3 额定功率 ：3×4W ，外形尺寸：177×155×210mm；

5.4 环境温度-25 °C~+55 °C；

5.5 续航 10H～80H；

5.6 产品外观应无明显机械  损伤、紧固部分无松动;塑料 件无起泡、裂开、变形以及 灌注物溢出现象；产品零部 件应装配牢固，连接可靠;样 品可手动上下转动灯头调节 光束照射方向,调节角度不低于 100 度；

5.7 样品从 1m 的高度跌落四 次，跌落所产生的损伤不应使电气设备失效；

5.8 经 IP6X 防尘试验，外壳内无明显的灰尘沉积；

5.9 样品连续运行至高温稳 定，测定最高稳定表面温度 不应超电气设备上标明的温度或温度组别；

5.10 强光工作模式、距灯头 中心 1m 处光斑中心的照度值≥12000Lx;

5.11 密封圈、胶封物存放在相对湿度 90%，温度为 95%C的环境中 672h 应无明显变化；

5.12 应配置电量显示功能；

5.13 产品通过结构和参数检 查、抗冲压击试验、外壳防  护等级、温度试验、热剧变  试验、耐热试验、耐寒试验、 外壳耐压试验，并提供相关检测报告。

6.消毒杀菌设备

6.1消毒杀菌设备：1 个，甲醛去 除率 98.8%；2h 时间内对白色葡萄球菌的消亡率为99.94%，并提供相关检验报告。

7、随车附件

7.1 随车文件（中文）；

7.2 底盘使用、维护说明书（3份）

7.3 底盘质量保修卡、合格证（1 份）；

7.4 底盘维修手册（1 份）；

7.5 底盘改装手册（1 份）；

7.6 底盘电气原理图（1 份）；

7.7 底盘零件目录图册（2份）；

7.8 底盘厂家提供的底盘随车配件清单（1 份）；

7.9 车辆整车合格证（1 份）；

7.10 上装操作使用说明书（附零部件结构图和技术资 料，生产厂商联系方式及地 址），配操作演示示范光盘（3份、电子版 1 份）；

7.11 上装维护保养说明书（附管路系统、气动系统、 电路配线图）（3 份、电子版 1 份），上装零配件目录图册（3 份）；

7.12 随车工具清单、器材清单（1 份）；

7.13 车架号、发动机号拓印件（2 份）；

7.14 跟踪服务卡（1 份）；

7.15 随车免费提供部分底盘和上装、随车设备使用、保 养、维修用的配件、必备工具和易损备件（附清单）；

8.随车器材（配置不低于表内数量及规格型号）

1.灭火 器（含支架）4kg  具 2

2.三角警示架    套 1

3.随车工具     套 1

4.电路检测工具   套 1

5.车辆限位块    块5

6.随车千斤顶    套 1

7.备胎       条 1

8.轮胎充气管≥10m 根 1带接头

9.备用保险套装    套 1

★所有操作开关、仪表、材架及车辆均有规范的永久性中文铭牌标识；

★驾驶室显著位置黏贴永久 性二维码，扫描可查看车辆 性能、维护保养方法、使用 注意事项、产品认证证书等相关材料。
