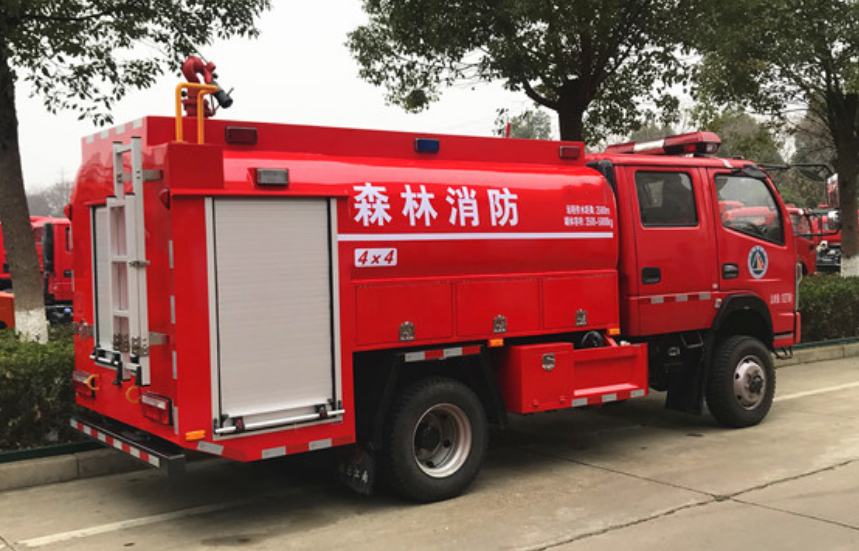

东风4.5吨四驱消防洒水车

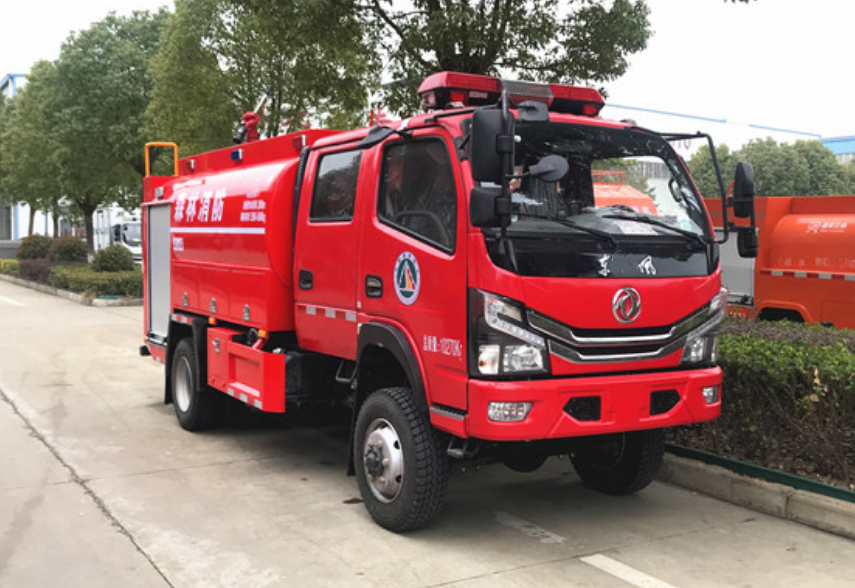

东风4.5吨四驱消防洒水车

详细描述

一、整车

1.外廓尺寸：6230,6360mm×2100mm×2730 mm

2.乘员人数：3

3.水罐：容积4750 L

4.水泵：流量30L/S@1.0MPa

5.水炮：流量30L/S@0.8MPa，射程不小于60m。(选装可拆卸)

二、底盘

1.型号：东风EQ2110GSZ6DJ

2.驱动型式：4×4

3.轴距：3400mm

4.发动机：

型号为Q25-152E60，直列四缸、水冷、高压共轨、增压中冷柴油发动机

额定输出功率为：112KW

排放标准：国Ⅵ

5.变速箱：机械式手动变速箱，5个前进档

6.转向系统：左置，液压助力转向，方向盘高度和角度可调

7.制动系统

行车制动：真空助力制动

驻车制动：中央鼓式制动

辅助制动：发动机排气制动

8.最高车速：105km/h

9.取力器：全功率夹心式取力器，电磁阀控制，飞溅润滑。

三、驾乘室

1.结构：整体钢骨架焊接平头驾驶室，固定型。

2.布局：双排驾驶室，乘员人数为2+3。

3.设备：除原车设备外，还装有取力器开关、侧标志灯开关、手油门等。

四、上装

(一)罐体

1.容积：4750L（水）。

2.结构：

方圆焊接结构，内设防荡隔板和防浪孔。

人孔及人孔盖1套，直径φ500 mm。

注水管位于泵房内，通径为DN65。

排污管1个，位于罐体底部，通径为DN25。

3.材质：采用优质碳钢材料焊接而成，筒体厚度为3mm，封头厚度为4mm。（根据客户需要：内壁可做防腐处理，经久耐用。）

4.设备：

人孔盖：带快速锁紧及开启装置，开启快捷、安全。

排污阀：手动控制

(二)器材箱

1.结构：

罐体两侧分部设有3个工具箱，采用上掀门，安装气弹簧方便开启。

泵室框架为焊接结构。

内蒙皮为镀锌花纹板。

根据器材固定需要，配置铝合金型材固定架或隔板。

2.材质：泵室蒙皮为优质碳钢材料。

3.卷帘门：

材质为轻合金卷帘门，质量轻，防腐性能好。

卷帘门的特殊结构确保了外部雨水很难渗入，密封性能良好。

4.顶部：采用防滑作用的花纹板及防护栏，确保人员安全。

5.尾部：配备可供消防人员上下的爬梯。

五、消防泵及水路系统

1．消防泵

型号：CB10/30 车用消防泵

安装位置：后置

流量及压力：30L/S@1.0MPa

引水时间：≤35秒（7米吸深时）

2．消防炮（选装可拆卸）

型号：PS30 车载手动炮

安装位置：泵室顶部

流量及压力：30L/S@0.8MPa

射程：不小于60m

旋转角度：360°

俯仰角；-15°～60°

3．消防管路

罐吸水管路：一个DN100，带手动蝶阀

外吸水管路：一个DN100，带扪盖

炮出水管路： DN65，带止回阀，手动球阀

水带出水管路： 2个DN65，带管牙、手动球阀

泵往罐注水管路：DN50，带手动球阀

消防栓注水管路：DN65，带管牙扪盖，罐体右侧

放余水管路：位于泵、罐体及管路的最低处，以防泵、罐及管路等在低温状态下冻裂。

六、电气系统

1.车辆两侧装有3个符合国家标准的侧标志灯

2.尾部装有符合国家标准的示廓灯、组合尾灯和牌照灯。

3.操纵系统：各种仪表和开关集中布置在泵室尾部的仪表板上，包括耐震型压力表、耐震型真空表、水泵引水开关，并在仪表板上附有消防水路系统工作原理和操作说明。

七、器材配备及布置

1.配备原则

客户有特殊需求时，根据客户的需求配备

客户没有特殊需求时，按照公司的企业标准配备

八、随车基本配备清单

序号 名 称 数 量 序号 名 称 数 量

1 吸水胶管 2根 2 底盘专用工具 1付

3 吸水管扳手 2个

九、整车涂装

供水车的外表喷涂白色；

消防泵管路喷涂R03大红色；

十、随车文件资料

底盘使用说明书（1份）

底盘维修手册（1份）

底盘质量保修卡（1份）

底盘合格证（1份）

随车维修工具清单（1份）

消防泵使用维修说明书（1份）

供水车车使用说明书

供水车器材交货清单

供水车合格证

供水车交接清单
