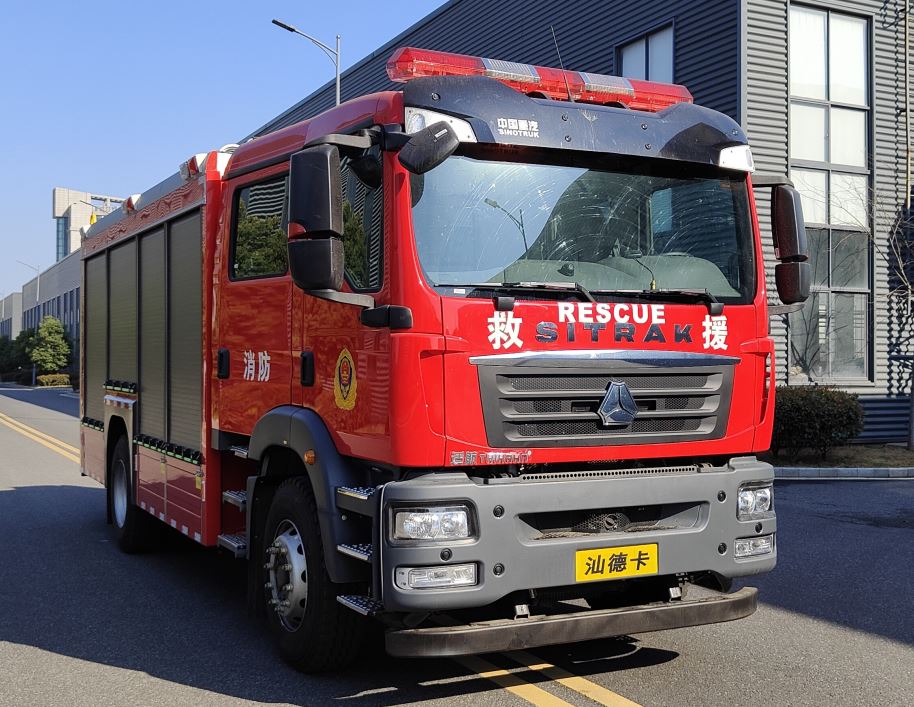

6吨WKL5180GXFPM60/SK型泡沫消防车

产品商标

适航牌

公告批次

372

产品名称

泡沫消防车

产品型号

WKL5180GXFPM60/SK

总质量(Kg)

18000

罐体容积(m3)

6.100

额定载质量(Kg)

6100

外形尺寸(mm)

8420×2500×3690

整备质量(Kg)

11450

货厢尺寸(mm)

驾驶室准乘人数(人)

2+4

鞍座最大载质量(Kg)

接近角/离去角(°)

15/11

前悬/后悬(mm)

1450/2470

轴荷(Kg)

6100/11900

最高车速(Km/h)

105

备注

罐体总容积为6.100立方米,水罐容积:5.000立方米,水罐尺寸:2250×1480×1575mm,泡沫液罐容积:1.100立方米,泡沫液罐尺寸:495×1480×1575mm。整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:80×120mm,与车辆连接方式:螺栓连接,后防护离地高度:465mm,EBS生产企业为采埃孚商用车系统(青岛)有限公司,型号为EBS3。主要专用装置有消防泵、消防炮。

【底盘技术参数】

底盘型号

ZZ5206N471GF5

底盘名称

特种作业车底盘

商标名称

汕德卡牌

生产企业

中国重汽集团济南商用车有限公司

轴数

2

轮胎数

6

轴距 (mm)

4500,4700,4200,5000,5200,5600,5800,3900,6000

轮胎规格

315/80R22.5,295/80R22.5,12R22.5,12.00R20,11.00R20

钢板弹簧片数

2/3+2,3/3+2,3/9+8,11/9+8,4/5

前轮距(mm)

1998,2035

燃料种类

柴油

后轮距(mm)

1850

排放依据标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

MC07H.33-60

WP8.350E61

MC11.40-60

中国重型汽车集团有限公司

潍柴动力股份有限公司

中国重型汽车集团有限公司

7360

7800

10518

240

257

297

1.1 WKL5180GXFPM60/SK泡沫消防车符合消防车GB7956标准，已通过检测，性能优越，质量精良可靠。

1.2 外形尺寸：长×宽×高：8420×2500×3690mm。

1.3 消防系统主参数：水罐容积5000kg，泡沫罐容积1100kg，消防泵在10bar压力额定流量为60L/s、20bar压力额定流量为30L/s，消防炮流量48L/s。

1.4 采用重汽汕德卡ZZ5206N471GF5 4X2消防车专用底盘，排放标准为国六，发动机功率257kW(350HP)。

1.5 乘员数：1+1+4。

1.6 最高车速：95km/h，带定速巡航和电子限速。

2. 底盘及驾驶室

2.1 规格型号及驱动形式：重汽集团汕德卡ZZ5206N471GF5 4X2。

2.2 底盘允许载荷：20100kg，前桥7100kg、后桥13000kg。

2.3 轴距：4500mm。

2.4 发动机：采用重汽MC07.35-60型柴油发动机，六缸、增压中冷；额定功率257kW（350HP），最大扭矩1400Nm@1200-1800rpm，排放标准为国六，排量为7360ml。

2.5 变速箱：手动变速箱，9个前进挡，1个倒挡。

2.6 转向系统：BOSCH方向机，多功能方向盘，方向盘高度、角度可调。

2.7 制动系统：带刹车防抱死 (ABS)，双回路气压制动弹簧储能断气制动，发动机排气制动。

2.8 电气系统：整车24V直流电，发电机28V/80A 2.2kW，蓄电池2X12V/180Ah。

2.9 燃料：柴油箱200L。

2.10 轮胎：295/80R22.5，第一轴2个、第二轴4个、1个备胎

2.11 底盘原装双排四开门、平头驾驶室，全钢框架焊接结构，座位数6人（1+1+4），驾驶员空气悬架座椅，后排两侧设有上车踏板和安全扶手，后排4个座椅带6.8-9L空呼支架，驾驶室手电一体翻转，配置有空调、电源主开关、中控锁、电动车窗等。

2.12 仪表仪器：底盘原装仪表盘上安装有标准仪表、指示灯及开关，包括里程表、转速表、油压表及警报、油箱及尿素液位表、方向指示灯、刹车系统警告等；加装警报器系统、360度全景影像系统和行车记录仪、卷帘门和踏板开启指示灯、上装电源开关、胎压显示等。驾驶室及内部参考图如下：

3. 消防车上装

3.1 结构设计：钢制框架和铝合金型材专用连接件结构。合理设计并增加器材放置空间，放置器材隔断空间可调整。对车厢内部需要经常检测的部件，在适当部位须安有活门，其他需要进入车内部检查和维修的地方也应敞开或有可移动的板；器材箱应具有排水功能。具有自重轻、强度高，外观平整美观, 内部空间调整方便、空间利用率高、维护便捷等特点；主线路布置在骨架型材板内，可安全保护、防止损坏；内饰底板为3mm厚的氧化铝花纹板，通过具有弹性、高粘接强度的进口连接密封胶与主骨架连接；前部器材箱、中部罐体、泵室位于车辆尾部。

3.2 储物箱：车辆设有（9个）防水、防尘的铝合金卷帘门，卷帘门触发电磁传感器自动开关LED照明；在两侧卷帘门下方设有翻转脚踏板，踏板行程由气弹簧控制，踏板由整块特制高强度铝型材裁剪并与附件无焊接组装而成、站立面防滑，每个踏板可称重静载荷300kg，便于取放储物箱内器材；储物箱内科学合理放置各类器材，固定牢靠、取放便捷。

3.3 车后部设有登顶爬梯，能使消防人员迅速登上车顶，梯子和踏板站立面均做防滑处理；车顶设有防护栏板，车顶铺设滑板以确保人员在车顶安全行走。

3.4 在车辆的前部设有牵引栓、后部设有拖钩，使车辆能牵引或被拖拉。

4. 罐体

4.1 水罐：容量为5000kg；

材质：采用高强度304不锈钢材料，有经久耐用、性能稳定、重量轻的优点；

配置：内部设置有横向及纵向防荡板，顶部设有500mm人孔，1个溢流管，污水排放口，1个电子液位计等；

注水口：左右两侧各1个DN80外加注口，带球阀及接口。

4.2 泡沫罐：容量为1100kg；

材质：采用高强度304不锈钢材料，有经久耐用、性能稳定、重量轻的优点；

配置：内部设置有横向及纵向防荡板，顶部设有500mm人孔，1个溢流管，污水排放口，1个电子液位计等；

注水口：左右两侧各1个DN80外加注口，带球阀及接口。

4.3 采用内置罐体结构，罐体经过强度分析和耐压测试；

罐体与车架采用多点式弹性支撑连接，可有效避免应力集中对罐体的损伤；

罐体顶部喷涂防滑油漆。

5. 消防泵

5.1 品牌型号：陕西航天动力高科技股份有限公司CB20.10/30.60-TB消防泵。

5.2 材质：泵体、叶轮采用防腐蚀铝合金材质，泵轴采用不锈钢；

5.3 额定流量：10bar压力时流量60L/s、20bar压力时流量30L/s。

5.4 真空泵：活塞式抽真空系统；最大真空度87%，7.0m吸深下引水时间70s。

5.5 管路配置：

车辆尾部1个DN150外吸水口、左右两侧各2个DN80水出口，1条DN80向消防炮供水管、1条DN150罐出水管、1条DN65向罐注水管，排水排液管路各1条等标准配置管路，所有与泡沫接触的管路均是耐腐蚀的；

管路颜色：符合GB/T3181规定，吸水管路为G05深绿色，出水管路为R03大红色。

6. 消防炮

6.1 品牌型号：威斯特PL8/48固定式消防炮，可开花/直流喷射。

6.2 性能参数：额定流量为48L/s，无风状态下射程水70m，泡沫65m，水平回转角度360°、垂直俯仰角-10°至+70°（根据不同车身结构有调整）。

6.3 操作控制：手动操作。

7. 控制系统

7.1 整车控制系统采用先进的电气控制系统，在驾驶室和泵房均设置操作控制面板，按键及开关设计人性化、操作便捷。

7.2 驾驶室内控制面板具有以下控制开关和显示功能：上装总电源、警灯、警报控制开关，警示蜂鸣器、卷帘门及踏板开启等指示信息，等等。

7.3 泵房提供舒适的面板，具有以下控制开关和显示：主电源开关、发动机启停、水泵取力、转速加减、罐出水、罐注水、炮出水、急停，水泵转速、真空度、出水压力、液位等显示信息，相关报警提示信息，等等。

8. 电气及辅助系统

8.1 警灯及警报器：

驾驶室顶部设置1个长排警灯内置100W警报器，驾驶室内设有麦克风；

上装两侧各安装3个频闪灯，车身下方安装有标志灯，尾部设置示廓灯。

8.2 充电装置：车辆配置有220V外接电源充电装置，在备勤时可为车辆电瓶充电而不损坏电瓶，充电系统自动控制电量；当车辆启动时，充电插头自动弹出。

8.3 保温系统：泵房装有燃油取暖炉，可在驾驶室控制启动；燃油取自底盘自身油箱；泵室保温封板。

8.4 照明灯：

上装左右两侧各安装2个45度60W LED场地照明灯；

器材箱内各设置1个LED照明灯带。

8.5 车辆配置高清360度影像系统，集成行车记录仪、导航为一体、倒车雷达，驾驶室内设有10寸显示屏、主机存储128G，

9. 其他配置及说明

9.1 颜色喷涂：车身消防红、底盘原色、卷帘门铝板原色，按照部局统型要求粘贴标识。

9.2 交车时随车提供以下文件：

整车操作使用维护说明书及维修手册（中文）；

底盘使用说明书（中文）；

整车合格证；

发动机号码及底盘VIN拓印件；

随车器材清单；

消防车交接清单。

9.3 随车提供以下附件及器材（可根据客户要求配置）

序号 名称 主要技术要求 单位 数量

1 65水带 KDK 20-65-20 盘 10

2 80水带 KDK 20-80-20 盘 10

3 吸水管 轻质、半透明、2m/根KY150 根 4

4 地上消防栓扳手 磁性加密消火栓四棱、五棱扳手各1个 把 1

5 分水器（三分水） 卡式接口，扳手式开关、螺纹旋转开关各1个，耐压等级2.0MPa以上 个 3

6 水带挂钩 不锈钢活动外套可卡在水带接口处进行固定 个 6

7 水带护桥 橡胶材质 个 2

8 滤水器 FLF150 个 1

9 水带包布 不锈钢活动外套加软防护内衬 个 6

10 吸水管扳手 150 把 4

11 异型异径接口 80卡式雄/65卡式雌（消防车直接出枪用） 个 6

12 异型异径接口 80(雌)×65(雄) 个 6

13 异型异径接口 150 内扣式转 100 螺纹式 个 1

14 异型异径接口 65 内扣/65雄，65 卡式转 65 内扣 个 6

15 异型异径接口 80内扣/80雄，80 卡式转80 内扣 个 6

16 消防铁锹  把 1

17 消防斧 手柄为硬橡胶塑料 把 1

18 铁铤  支 1

19 干粉灭火器 2kg 具 1

20 多功能水枪 轻便、抗腐蚀，工作压力0.2MPa-0.8MPa，工作流量2-8L/S，直流射程≥30m，重量≤2.5kg。 支2

21 泡沫枪  支2

22 水桶  个2

23 原车工具及易损件  套 1

24 可充电式手提照明灯  套 2

25 橡皮锤  个 1

26 限位器  套 1

27 车用三角警告牌  个 1

28 卡式接口 螺纹与出水口相匹配 套 1

29 集水器（两进水） 内扣接口150，进水接口为DN80卡式接口 个 2

30 消火栓转换接口 100mm转150mm 个 1
